Nitecore IMR18650-26
获取有关 Nitecore IMR18650-26 锂离子电池单元的所有所需信息：全运行范围内的广泛测量数据、具有全球有效性且高精度的物理电池模型，以及包含所有材料和微观结构详细信息的拆解报告。
| 电池的起源 | 在自由市场上采购 |
| 电池类型 | 18650 |
| 尺寸 | 18.1 x 65 mm |
| 重量 | 44.2 g |
| 容量 定义
标称容量基于制造商的数据表，如果数据表不可用，则标称容量为估计值。巴特莫在25°C的环境温度下从100%放电，并用恒定电流测量C/10容量。使用0.26A (0.1C) 放电，直到达到2.8V的电压。热边界条件为自然对流。 |
标称 2.60 Ah C/10 2.58 Ah |
| 电流 定义
所有数据均来自巴特莫电池实验室的测量结果。 连续电流是完全放电而不使电池过热的最高电流。因此，电池在25°C的环境温度下从100%的充电状态（SOC）开始，以恒定电流放电，直到剩余充电状态降至10%或达到下限电压限制2.8V，或最大表面温度的90%（54°C）。 峰值电流是电池能够在5分钟内提供的电流。因此，电池在25°C的环境温度下从100% SOC开始，以恒定电流放电，直到5分钟后达到下限电压限制2.8V或最大表面温度60°C。对于达到最大表面温度的电池，测量的电流直接作为峰值电流。对于在5分钟后未达到最大表面温度但首先达到下限电压限制的电池，测量的电流会乘以一个修正系数，以估计在5分钟内会将电池加热到最大表面温度的电流。 热边界条件为自然对流。这些操作条件可能超出电池制造商的规格。 |
连续 8.79 A 峰值 16.1 A |
| 能量 定义
巴特莫测量了在25°C环境温度下，从100%充电状态用恒定电流0.26A (0.1C) 放电直到达到2.8V的C/10能量。热边界条件为自然对流。 |
C/10 9.53 Wh |
| 功率 定义
所有数据均来自巴特莫电池实验室的测量结果。 连续功率是完全放电而不使电池过热的最高功率。因此，电池在25°C的环境温度下从100%的充电状态（SOC）开始，以恒定电流放电，直到剩余充电状态降至10%或达到下限电压限制2.8V，或最大表面温度的90%（54°C）。 峰值功率是电池能够在5分钟内提供的功率。因此，电池在25°C的环境温度下从100% SOC开始，以恒定电流放电，直到5分钟后达到下限电压限制2.8V或最大表面温度60°C。对于达到最大温度限制的电池，测量的功率直接作为峰值功率。对于在5分钟后未达到最大表面温度但首先达到下限电压限制的电池，测量的功率会乘以一个修正系数，以估计在5分钟内会将电池加热到最大表面温度的功率。 热边界条件为自然对流。这些操作条件可能超出电池制造商的规格。 |
连续 30.2 W 峰值 56.4 W |
| 能量密度 定义
能量密度由C/10能量、电池重量和电池体积计算得出。 |
重量能量密度 216 Wh/kg 体积能量密度 570 Wh/l |
| 功率密度 定义
功率密度由峰值功率、电池重量和电池体积计算得出。 |
重量功率密度 1.28 kW/kg 体积功率密度 3.37 kW/l |

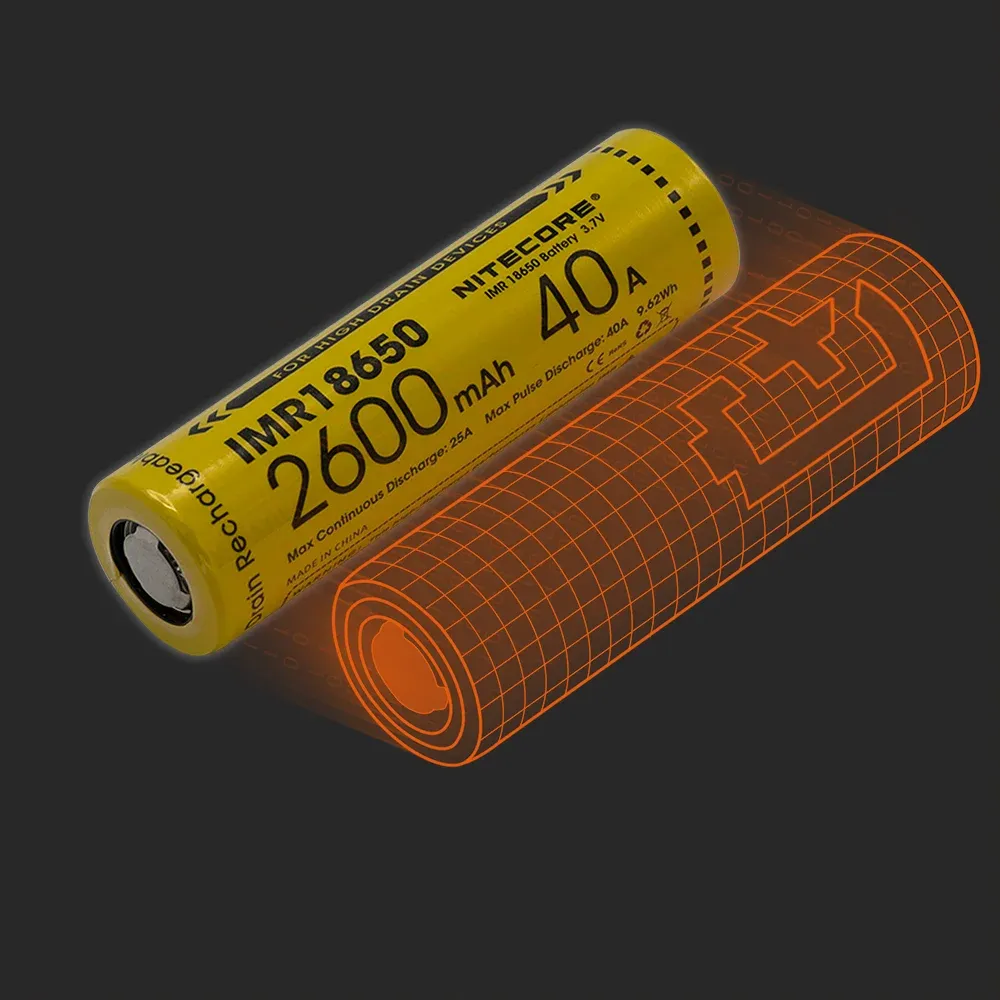

Nitecore IMR18650-26 模型
锂离子 Nitecore IMR18650-26 电池的 Batemo 电池模型是一个高精度的物理电池模型，具有全局有效性。作为一个数字孪生模型，它可通过模拟将您的决策无缝集成到您的研究、开发和电池分析中。有关巴特莫电池模型的特性和功能的详细信息，请参见 详情。Batemo 通过比较以下范围内的电池模拟和测量数据，证明了 Batemo 电池模型的准确性和有效性。验证范围广泛，实验特征涵盖电池的整个运行区域： 在低温和高温、最大电流和整个充电状态范围内。
| 充电状态范围 | 0 … 100% |
| 电流范围 定义 电流范围是巴特莫电池实验室中使用的电流限制。关于电池安全工作范围的准确定义，请参阅 Nitecore IMR18650-26 数据表。 |
-52 A 放电 … 10 A 充电 (-20.0C … 4.0C) |
| 电压范围 定义 电压范围是巴特莫电池实验室中使用的电压限制。关于电池安全工作电压范围的准确定义，请参阅 Nitecore IMR18650-26 数据表。 |
2.8 … 4.3 V |
| 温度范围 定义 温度范围是巴特莫电池实验室中使用的温度限制。关于电池安全工作温度范围的准确定义，请参阅 Nitecore IMR18650-26 数据表。 |
-20 … 60 °C |
此外，巴特莫电池模型的验证将完全透明。巴特莫电池数据包含原始测量数据和仿真数据。所有实验都会计算电压、温度、功率和能量的准确性。这使得可以轻松评估和分析巴特莫电池模型的有效性。图表显示了电池“Nitecore IMR18650-26”的特性数据选项，以评估电池性能。当巴特莫电池模型完成后，将包括预测结果。
放电特性
- 放电特性: 电气和热的放电特性非常非线性。
- 脉冲特性: 不同的电流脉冲形状变化很大。
- 能量特性: 图表显示了电池在不同功率下能够提供的能量。
- 功率特性: 电池提供的功率越大，提供这种功率的时间越短。
- 热特性: 热损失越大，电池温度越高，最终导致功耗增加。
脉冲特性
显示实验定义
电池单元在不同的环境温度下以不同的恒定电流从 100% SOC 放电。热边界条件为自由对流。当电压达到 2.8V 或表面温度达到 60°C 时，测量停止。
电池单元在不同的环境温度下通过带有无负载阶段的电流脉冲从 100% SOC 放电。热边界条件为自由对流。当电压达到 2.8V 或表面温度达到 60°C 时，测量停止。图表显示了一个脉冲的缩放视图。
电池单元在 25°C 下以不同的恒定电流从 100% SOC 放电。热边界条件为自由对流。当电压达到 2.8V 或表面温度达到 60°C 时，测量停止。图表显示了实验的交换能量和平均功率。
电池单元在 25°C 下以不同的恒定电流从 100% SOC 放电。热边界条件为自由对流。当电压达到 2.8V 或表面温度达到 60°C 时，测量停止。图表显示了实验的持续时间和平均功率。
电池单元在 25°C 下以不同的恒定电流从 100% SOC 放电。热边界条件为自由对流。当电压达到 2.8V 或表面温度达到 60°C 时，测量停止。图表显示了实验结束时电池单元的表面温度和导出的平均功率。
能量特性
能提供多少能量?
功率特性
能提供多长时间的功率?
热特性
会变得多热?
平均精度和相应的仿真工具将在巴特莫（Batemo）电池模型完成后发布。
Nitecore IMR18650-26 数据
巴特莫 提供电池单元 Nitecore IMR18650-26 的广泛实验特性评估。数据包含了电池在所有操作区域的测量结果。以下说明和图表描述并展示了可用的测量结果。巴特莫 单元查看器使得数据的简便和快速分析、评估及比较成为可能。请点击这里查看详细信息。
恒定电流
电池在各种环境温度下，通过不同的恒定电流从 100% SOC 放电或从 0% SOC 充电。热边界条件为自然对流。测量会在电压达到 2.8V 或 4.3V 或表面温度达到 60°C 时停止。图表显示了在哪些环境温度和恒定电流下可以进行测量。
脉冲电流
电池在各种环境温度下，经过无负载阶段后通过电流脉冲从 100% SOC 放电或从 0% SOC 充电。热边界条件为自然对流。测量会在电压达到 2.8V 或 4.3V 或表面温度达到 60°C 时停止。图表显示了在哪些环境温度和脉冲电流下可以进行测量。
功率曲线
| 环境 温度 |
可用 配置文件 |
|---|---|
| -20 °C |  |
| 0 °C | |
| 25 °C | |
| 40 °C | |
电池在各种环境温度下提供从 100% SOC 开始的典型功率曲线。热边界条件为自然对流。测量会在电压达到 2.8V 或表面温度达到 60°C 时停止。表格总结了在这些环境温度下可以获得的曲线。
Nitecore IMR18650-26 报告
巴特莫提供电池单元 Nitecore IMR18650-26 的详细报告。报告包含了有关电池单元的所有重要方面。这些信息对于进一步评估和比较电池单元非常有用。这是进行电池系统设计决策的重要基础。请点击这里查看详细信息。
| 性能概述 | |
| 电芯外壳 | |
| 电芯内部 | |
| 安全性能 | |
| 电极的微细结构和材料 | |
