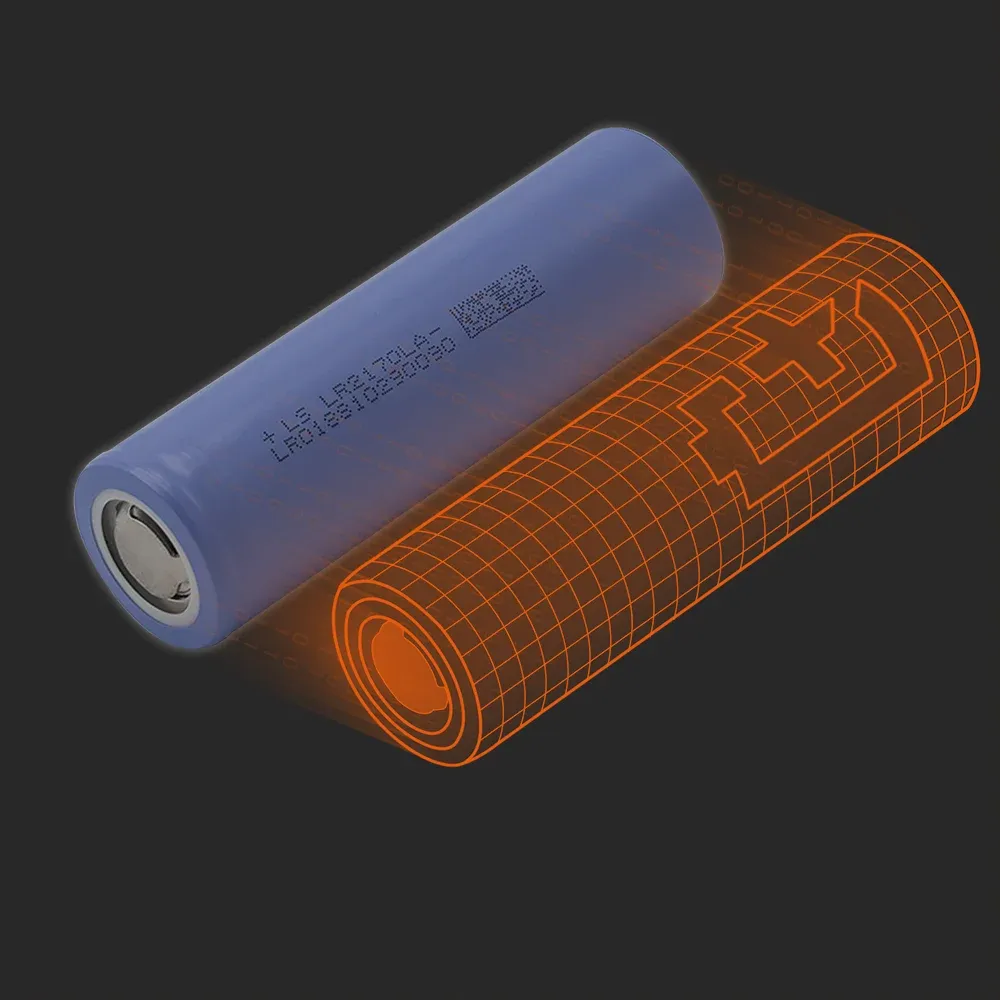

Lishen LR2170-LA
リチウムイオンバッテリーセル Lishen LR2170-LA に関する全ての情報が手に入ります。全運転領域での詳細な測定データ、高精度かつグローバルに有効な物理バッテリーモデル、そして材料や微細構造の詳細を含む分解レポートが含まれています。
Cell Origin | purchased on free market |
Cell Format | 21700 |
Dimensions | 21 x 70.5 mm |
Weight | 64.8 g |
Capacity 定義閉じる
The nominal capacity originates from the manufacturer’s data sheet, if available. When the data sheet is unavailable, the nominal capacity is estimated. Batemo measured the C/10 capacity by discharging the cell at an ambient temperature of 25°C from 100% with a constant current of 0.40A (0.1C) until reaching the voltage of 2.5V. The thermal boundary condition is free convection. |
nominal 4.00 Ah C/10 3.84 Ah |
Current 定義閉じる
All quantities are measurement results from the Batemo battery laboratory. The continuous current is the highest current that completely discharges the cell without overheating it. Therefore, the cell is discharged from 100% state of charge (SOC) at an ambient temperature of 25°C with a constant current until a residual state of charge of 10% and either the lower voltage limit of 2.5V or 90% of the maximum surface temperature (72°C) is reached. The peak current is the current that the cell can supply for 5 minutes. The cell is therefore discharged from 100% SOC at an ambient temperature of 25°C with a constant current until it reaches either the lower voltage limit of 2.5V or the maximum surface temperature of 80°C after 5 minutes. For cells that reach the maximum surface temperature, the measured current is taken directly as the peak current. For cells that do not reach the maximum surface temperature after 5 minutes because they reach the lower voltage limit first, the measured current is multiplied by a correction factor that estimates the current that would have heated the cell to the maximum surface temperature within 5 minutes. The thermal boundary condition is free convection. These operating conditions may be outside the cell manufacturer’s specification. |
continuous 21.8 A peak 34.3 A |
Energy 定義閉じる
Batemo measured the C/10 energy by discharging the cell at an ambient temperature of 25°C from 100% with a constant current of 0.40A (0.1C) until reaching the voltage of 2.5V. The thermal boundary condition is free convection. |
C/10 14.0 Wh |
Power 定義閉じる
All quantities are measurement results from the Batemo battery laboratory. The continuous power is the highest power that completely discharges the cell without overheating it. Therefore, the cell is discharged from 100% state of charge (SOC) at an ambient temperature of 25°C with a constant current until a residual state of charge of 10% and either the lower voltage limit of 2.5V or 90% of the maximum surface temperature ( 72°C) is reached. The peak power is the power the cell can supply for 5 minutes. The cell is therefore discharged from 100% SOC at an ambient temperature of 25°C with a constant current until it reaches either the lower voltage limit of 2.5V or the maximum surface temperature of 80°C after 5 minutes. For cells that reach the maximum temperature limit, the measured power is directly taken as peak power. For cells that do not reach the maximum surface temperature after 5 minutes because they reach the lower voltage limit first, the measured power is multiplied by a correction factor that estimates the power that would have heated the cell to the maximum surface temperature within 5 minutes. The thermal boundary condition is free convection. These operating conditions may be outside the cell manufacturer’s specification. |
continuous 74.1 W peak 115 W |
Energy Density 定義閉じる
The energy densities result from the C/10 energy, the cell weight and the cell volume. |
gravimetric 217 Wh/kg volumetric 572 Wh/l |
Power Density 定義閉じる
The power densities result from the peak power, the cell weight and the cell volume. |
gravimetric 1.78 kW/kg volumetric 4.71 kW/l |
Lishen LR2170-LA モデル
リチウムイオンバッテリーセル Lishen LR2170-LA のバテモ・セルモデルは、世界的に有効な高精度の物理セルモデルです。デジタルツインとして、シミュレーションに基づいて意思決定を行うことで、研究、開発、バッテリー分析にシームレスに統合できます。バテモ・セルモデルの特徴と機能については、詳細をご覧ください。
バテモセルモデル バージョン | 1.311 |
リリース日 | 2023年02月01日 |
バテモ、以下の範囲でバッテリーシミュレーションと測定データを比較することにより、バテモセルモデルの精度と有効性を示しています。検証は広範囲にわたり、実験的な特性評価はセルの全運用領域をカバーしています。低温および高温で、最大電流まで、および全充電状態範囲内で。
充電状態範囲 | 0 … 100% |
電流範囲 定義閉じる 電流範囲は、バテモ・バッテリーラボで使用される電流限界です。セルの安全な動作範囲の正確な定義については、 Lishen LR2170-LA データシートを参照してください。 |
-120 A 放電 … 16 A 充電 (-30.0C … 4.0C) |
電圧範囲 定義閉じる 電圧範囲は、バテモ・バッテリーラボで使用される電圧限界です。セルの安全な動作電圧範囲の正確な定義については、 Lishen LR2170-LA データシートを参照してください。 |
2.5 … 4.2 V |
温度範囲 定義閉じる 温度範囲は、バテモ・バッテリーラボで使用される温度限界です。セルの安全な動作温度範囲の正確な定義については、 Lishen LR2170-LA データシートを参照してください。 |
-20 … 80 °C |
さらにバテモ・セルモデルの検証は、非常に透明性をもって行われています。バテモ・セルデータには、生の測定データとシミュレーションデータが含まれています。すべての実験では、電圧、温度、電力、エネルギーの精度が計算されます。これにより、バテモ・セルモデルの有効性を簡単に評価および分析することができます。グラフは、セルの性能を評価するために、セル「Lishen LR2170-LA」の特性データの選択を示しています。バテモ・セルモデルが完成すると、予測結果が含まれます。
- 放電特性: 電気および熱の放電動作は強く非線形です。
- パルス特性: 異なる電流パルスの形状が大きく変化します。
- エネルギー特性: グラフは、異なる電力で動作する場合にセルがどれだけのエネルギーを供給できるかを視覚化しています。
- 電力特性: セルが供給する電力が多いほど、その電力を供給できる時間が短くなります。
- 熱特性: 熱損失が大きいほど、セルが加熱され、結果として消費電力が高くなります。
実験の定義を表示閉じる
セルは、異なる周囲温度で異なる定電流を用いて100%SOCから放電されます。熱境界条件は自由対流です。電圧が2.5Vまたは表面温度が80°Cに達すると測定が停止します。
セルは、異なる周囲温度で無負荷フェーズを伴う電流パルスを用いて100%SOCから放電されます。熱境界条件は自由対流です。電圧が2.5Vまたは表面温度が80°Cに達すると測定が停止します。グラフにはパルスの一つを視覚化するためのズームビューが表示されます。
セルは、25°Cで異なる定電流を用いて100%SOCから放電されます。熱境界条件は自由対流です。電圧が2.5Vまたは表面温度が80°Cに達すると測定が停止します。グラフには、交換されたエネルギーと実験の平均電力が示されます。
セルは、25°Cで異なる定電流を用いて100%SOCから放電されます。熱境界条件は自由対流です。電圧が2.5Vまたは表面温度が80°Cに達すると測定が停止します。グラフには、実験の継続時間と平均電力が示されます。
セルは、25°Cで異なる定電流を用いて100%SOCから放電されます。熱境界条件は自由対流です。電圧が2.5Vまたは表面温度が80°Cに達すると測定が停止します。グラフには、実験の終了時のセル表面温度と、導出された平均電力が示されます。
平均精度は、バテモセルモデルの精度の概要を示します。したがって、測定結果とシミュレーション結果の差の二乗平均平方根は、電圧、温度、エネルギー、および電力について導き出されます。相対値は、それぞれの絶対値に対する精度を示します。
平均電圧精度 | 0.018 V | 0.6 % |
平均温度精度 | 0.8 K | 0.8 % |
平均電力精度 | 0.37 W | 0.6 % |
平均エネルギー精度 | 0.160 Wh | 1.7 % |
バテモセルモデルは、セルのすべての側面を正確に説明します。これは、バッテリーシステムの開発に最適なツールです。
Lishen LR2170-LA データ
バテモは、バッテリーセル Lishen LR2170-LA の広範な実験的特性評価を提供します。 データには、セルの全運用エリアにおける測定結果が含まれています。以下の説明とグラフは、利用可能な測定結果を説明し、示しています。バテモ・セルビューアーは、データの簡単で迅速な分析、評価、比較を可能にします。詳しくは詳細をご覧ください。
定電流
セルは、さまざまな環境温度で異なる定電流で100% SOCから放電されるか、0% SOCから充電されます。熱境界条件は自由対流です。測定は、電圧が 2.5Vまたは 4.2Vまたは表面温度が 80°Cに達すると停止します。 グラフは、どの環境温度と充電および放電の定電流で測定が利用可能かを示しています。
パルス電流
セルは、さまざまな環境温度で無負荷フェーズに続いて電流パルスで100% SOCから放電されるか、0% SOCから充電されます。熱境界条件は自由対流です。 測定は、電圧が 2.5Vまたは 4.2Vまたは表面温度が 80°Cに達すると停止します。 グラフは、どの環境温度とパルス電流で測定が利用可能かを示しています。
パワープロファイル
周囲 温度 |
利用可能な プロファイル |
---|---|
-20 °C | |
0 °C | |
25 °C | |
40 °C |
セルは、さまざまな環境温度で100% SOCから典型的なパワープロファイルを提供します。熱境界条件は自由対流です。測定は、電圧が 2.5Vまたは表面温度が 80°Cに達すると停止します。テーブルは、どの環境温度でプロファイルが利用可能かを要約しています。
Lishen LR2170-LA レポート
バテモは、電池セル Lishen LR2170-LA の詳細なレポートを提供します。レポートには、セルに関する重要な全ての情報が含まれています。この情報は、セルの評価や比較を進めるのに非常に有用です。これは、バッテリーシステム設計に関する決定のための重要な基盤です。詳細をご覧ください。
性能概要 | |
セルの外装 | |
セルの内部 | |
安全機能 | |
電極の微細構造と材料 |
