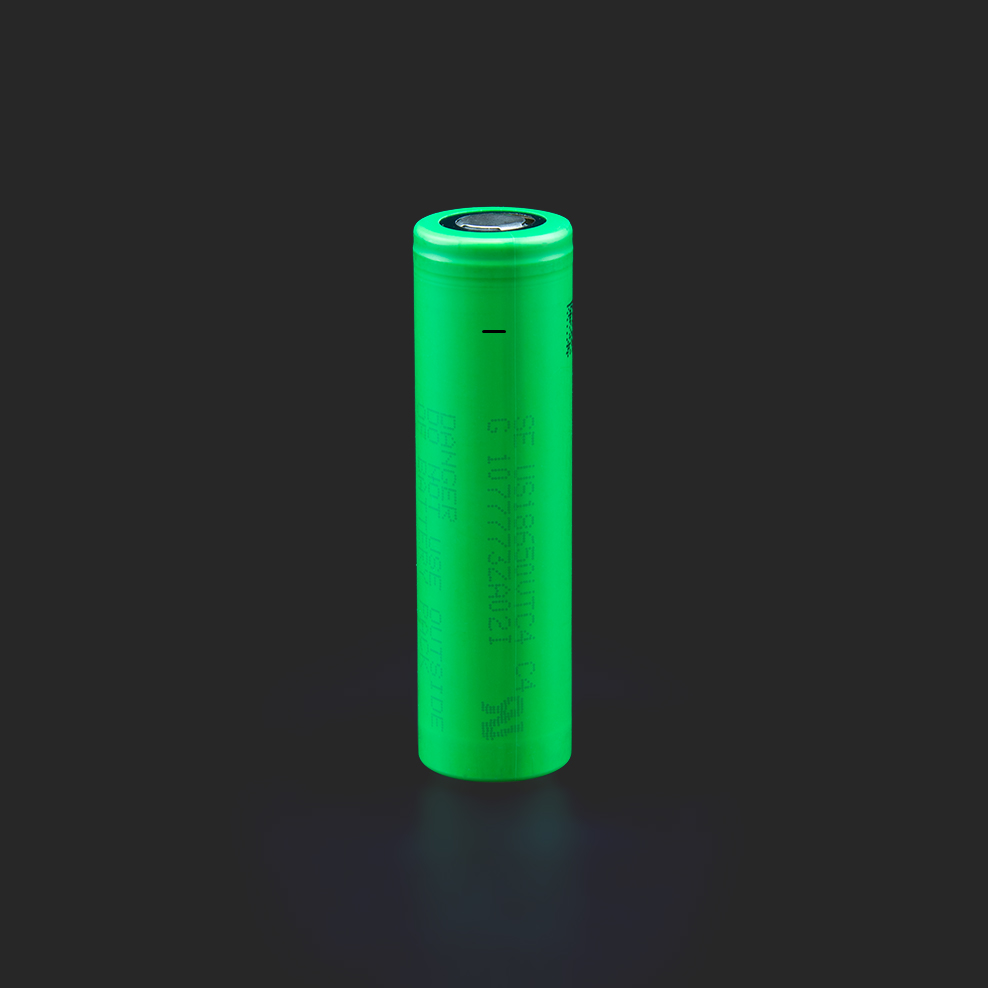

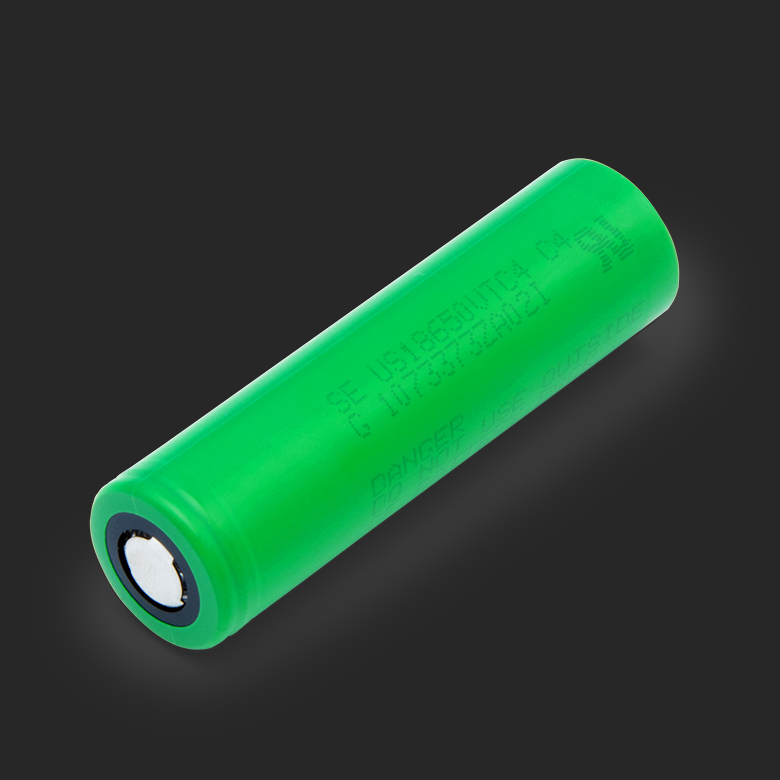

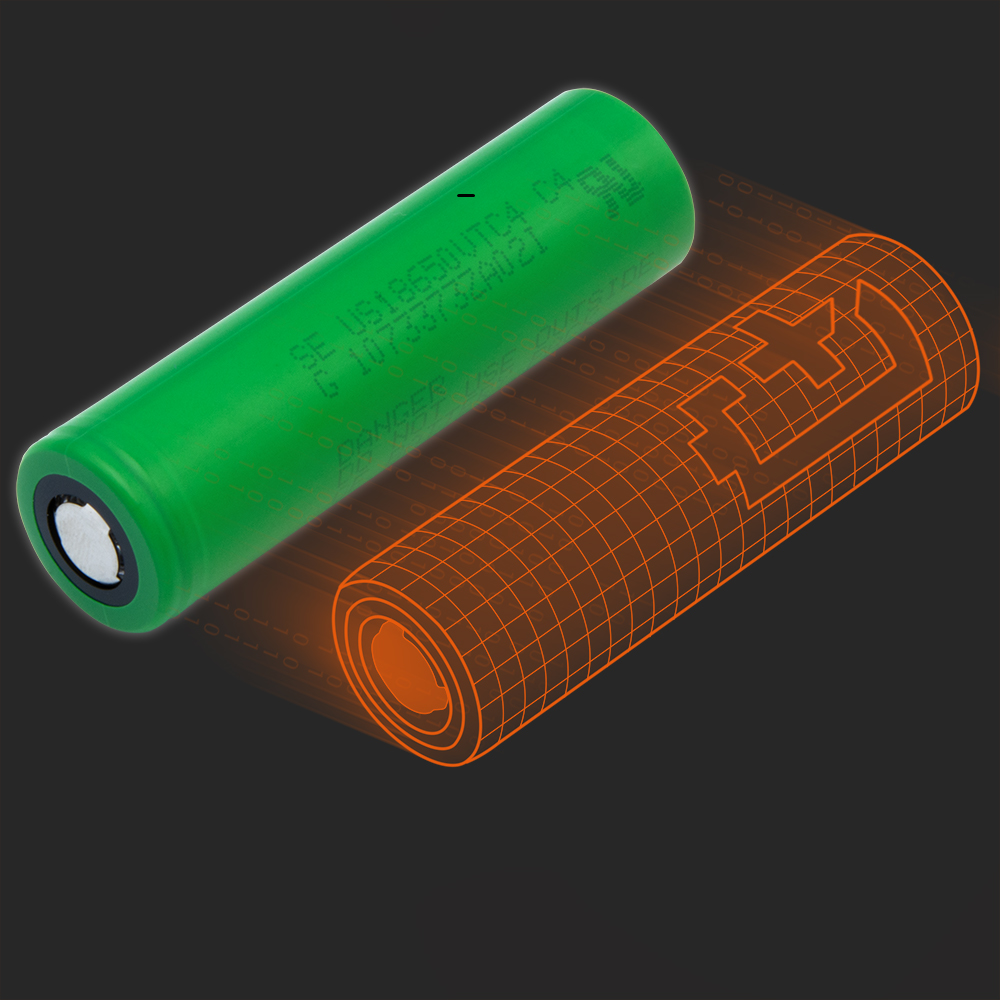

muRata US18650-VTC4
Obtenga todo lo que necesita para la célula de batería de ion de litio muRata US18650-VTC4: Amplios datos de medición en toda el área operativa, un modelo físico de batería de alta precisión con validez global y un informe de desmontaje que contiene todos los detalles sobre materiales y microestructuras.
| Cell Origin | purchased on free market |
| Cell Format | 18650 |
| Dimensions | 18.1 x 64.6 mm |
| Weight | 45.1 g |
| Capacity definition
The nominal capacity originates from the manufacturer’s data sheet, if available. When the data sheet is unavailable, the nominal capacity is estimated. Batemo measured the C/10 capacity by discharging the cell at an ambient temperature of 25°C from 100% with a constant current of 0.21A (0.1C) until reaching the voltage of 2.5V. The thermal boundary condition is free convection. |
nominal 2.10 Ah C/10 2.13 Ah |
| Current definition
All quantities are measurement results from the Batemo battery laboratory. The continuous current is the highest current that completely discharges the cell without overheating it. Therefore, the cell is discharged from 100% state of charge (SOC) at an ambient temperature of 25°C with a constant current until a residual state of charge of 10% and either the lower voltage limit of 2.5V or 90% of the maximum surface temperature (72°C) is reached. The peak current is the current that the cell can supply for 5 minutes. The cell is therefore discharged from 100% SOC at an ambient temperature of 25°C with a constant current until it reaches either the lower voltage limit of 2.5V or the maximum surface temperature of 80°C after 5 minutes. For cells that reach the maximum surface temperature, the measured current is taken directly as the peak current. For cells that do not reach the maximum surface temperature after 5 minutes because they reach the lower voltage limit first, the measured current is multiplied by a correction factor that estimates the current that would have heated the cell to the maximum surface temperature within 5 minutes. The thermal boundary condition is free convection. These operating conditions may be outside the cell manufacturer’s specification. |
continuous 14.7 A peak 22.0 A |
| Energy definition
Batemo measured the C/10 energy by discharging the cell at an ambient temperature of 25°C from 100% with a constant current of 0.21A (0.1C) until reaching the voltage of 2.5V. The thermal boundary condition is free convection. |
C/10 7.88 Wh |
| Power definition
All quantities are measurement results from the Batemo battery laboratory. The continuous power is the highest power that completely discharges the cell without overheating it. Therefore, the cell is discharged from 100% state of charge (SOC) at an ambient temperature of 25°C with a constant current until a residual state of charge of 10% and either the lower voltage limit of 2.5V or 90% of the maximum surface temperature ( 72°C) is reached. The peak power is the power the cell can supply for 5 minutes. The cell is therefore discharged from 100% SOC at an ambient temperature of 25°C with a constant current until it reaches either the lower voltage limit of 2.5V or the maximum surface temperature of 80°C after 5 minutes. For cells that reach the maximum temperature limit, the measured power is directly taken as peak power. For cells that do not reach the maximum surface temperature after 5 minutes because they reach the lower voltage limit first, the measured power is multiplied by a correction factor that estimates the power that would have heated the cell to the maximum surface temperature within 5 minutes. The thermal boundary condition is free convection. These operating conditions may be outside the cell manufacturer’s specification. |
continuous 49.2 W peak 71.9 W |
| Energy Density definition
The energy densities result from the C/10 energy, the cell weight and the cell volume. |
gravimetric 175 Wh/kg volumetric 474 Wh/l |
| Power Density definition
The power densities result from the peak power, the cell weight and the cell volume. |
gravimetric 1.60 kW/kg volumetric 4.33 kW/l |
muRata US18650-VTC4 Modelo
El Batemo Cell Model de la celda de batería de ion de litio muRata US18650-VTC4 es un modelo de celda física de alta precisión con validez global. Como gemelo digital, se integra perfectamente en su investigación, desarrollo y análisis de baterías al basar sus decisiones en simulaciones. Vea los detalles para obtener más información sobre las características y capacidades del Batemo Cell Model.
| Versión del Batemo Cell Model | 1.303 |
| Fecha de lanzamiento | 01.09.2020 |
Batemo demuestra la precisión y validez del Batemo Cell Model comparando los datos de simulación de la batería y los datos de medición en el rango dado a continuación. La validación es extensa, la caracterización experimental cubre toda el área operativa de la célula: A bajas y altas temperaturas, hasta la corriente máxima y en todo el rango de estado de carga.
| Rango de estado de carga | 0 … 100% |
| Rango de corriente definición El rango de corriente son los límites de corriente eléctrica utilizados en el laboratorio de baterías Batemo. Consulte la hoja de datos muRata US18650-VTC4 para la definición precisa del rango de corriente segura de operación de la celda. |
-32 A descarga … 6 A carga (-15,0C … 3,0C) |
| Rango de voltaje definición El rango de voltaje son los límites de voltaje eléctrico utilizados en el laboratorio de baterías Batemo. Consulte la hoja de datos muRata US18650-VTC4 para la definición precisa del rango de voltaje seguro de operación de la celda. |
2,5 … 4,2 V |
| Rango de temperatura definición El rango de temperatura son los límites térmicos utilizados en el laboratorio de baterías Batemo. Consulte la hoja de datos muRata US18650-VTC4 para la definición precisa del rango de temperatura segura de operación de la celda. |
-25 … 80 °C |
Además, la validación del Batemo Cell Model será completamente transparente. El Batemo Cell Data contiene los datos de medición y simulación en bruto. Para todos los experimentos se calculan las precisiones de voltaje, temperatura, potencia y energía. Esto permite una evaluación y análisis directos de la validez del Batemo Cell Model. Los gráficos muestran una selección de datos característicos de la celda muRata US18650-VTC4 para evaluar el rendimiento de la celda. La predicción del Batemo Cell Model se incluye tan pronto como se complete el Batemo Cell Model.
Comportamiento de descarga
- Comportamiento de descarga: El comportamiento de descarga eléctrica y térmica es fuertemente no lineal.
- Comportamiento del pulso: La forma de los diferentes pulsos de corriente cambia drásticamente.
- Comportamiento energético: El gráfico muestra cuánta energía puede entregar la célula cuando se opera a diferentes potencias.
- Comportamiento de potencia: Cuanta más potencia suministra la célula, menos tiempo puede entregar la potencia.
- Comportamiento térmico: Cuanto mayores son las pérdidas térmicas, más se calienta la célula, lo que resulta en una mayor potencia agotada.
Comportamiento del pulso
mostrar definiciones de experimentos

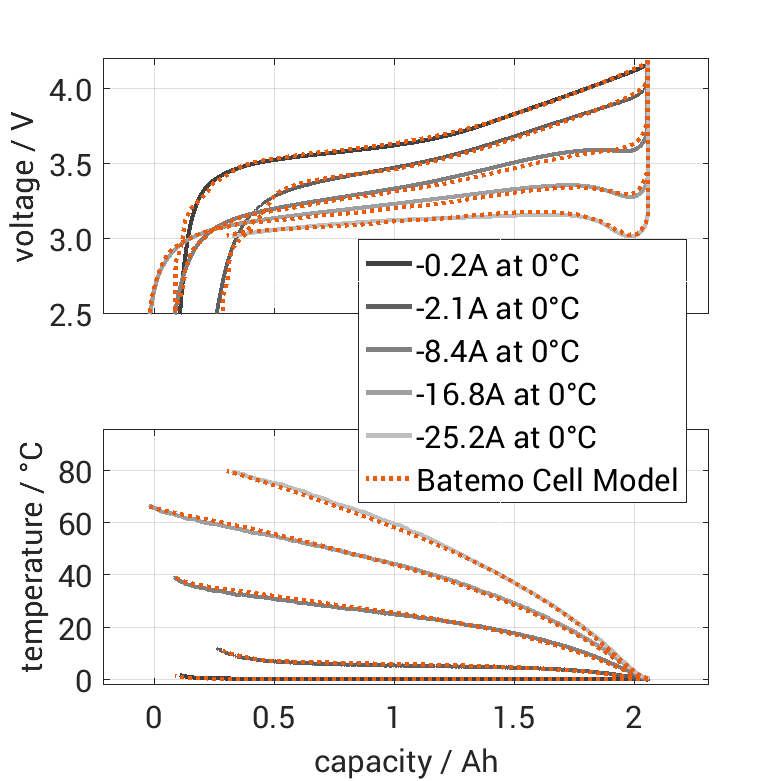

La celda se descarga desde el 100% de SOC con diferentes corrientes constantes a diferentes temperaturas ambientales. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o la temperatura superficial de 80°C.

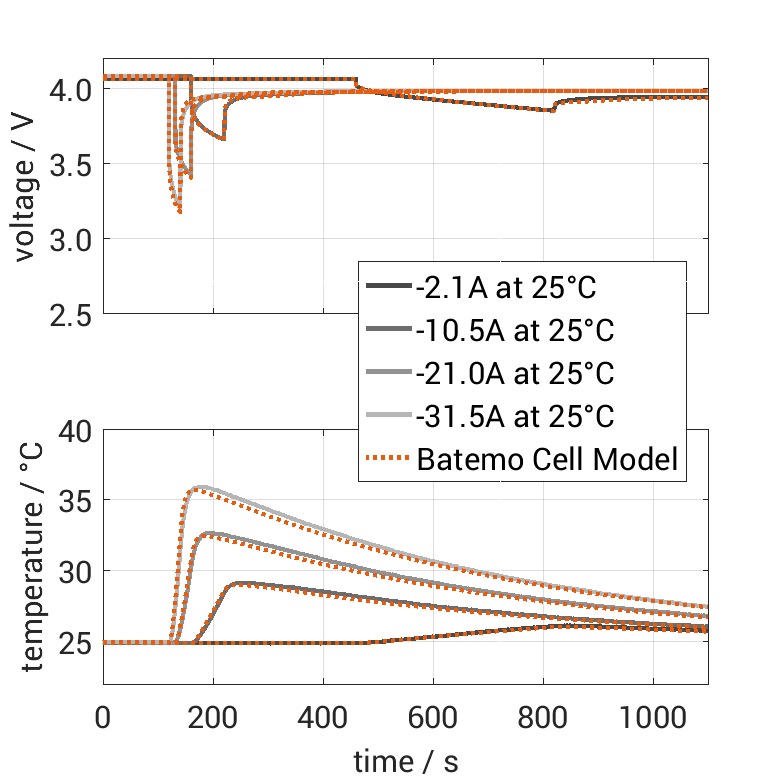

La celda se descarga desde el 100% de SOC con impulsos de corriente seguidos de fases sin carga a diferentes temperaturas ambientales. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o la temperatura superficial de 80°C. El gráfico muestra una vista ampliada de la medición para visualizar uno de los impulsos.

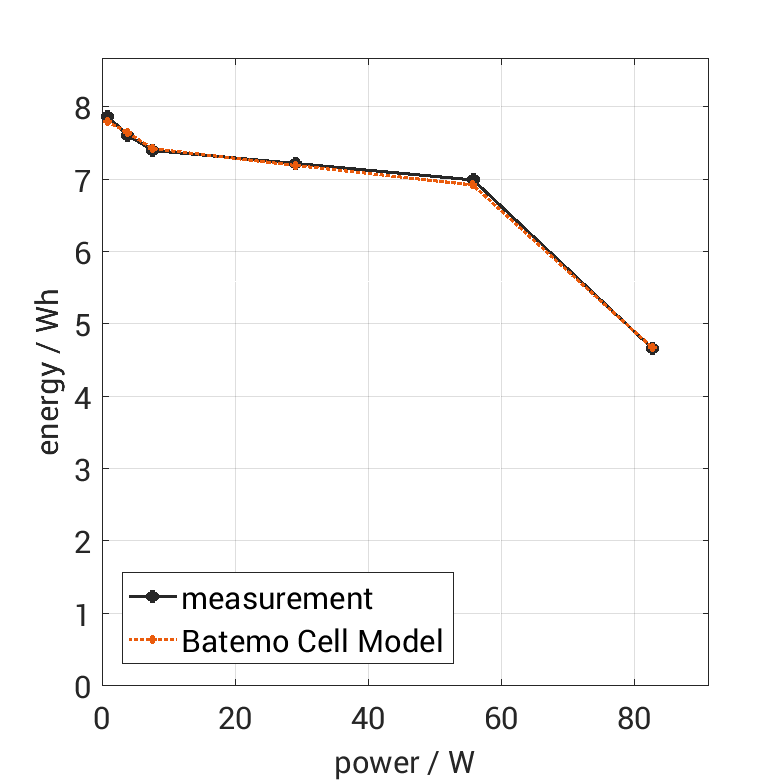

La celda se descarga desde el 100% de SOC con diferentes corrientes constantes a 25°C. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o la temperatura superficial de 80°C. El gráfico muestra la energía intercambiada derivada y la potencia promedio del experimento.

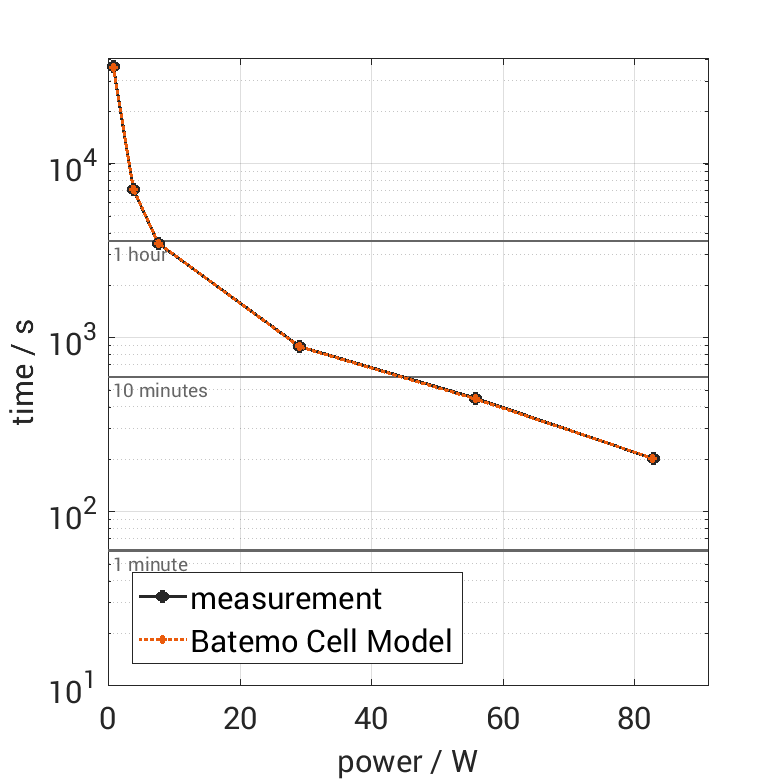

La celda se descarga desde el 100% de SOC con diferentes corrientes constantes a 25°C. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o la temperatura superficial de 80°C. El gráfico muestra la duración del experimento y la potencia promedio del experimento.

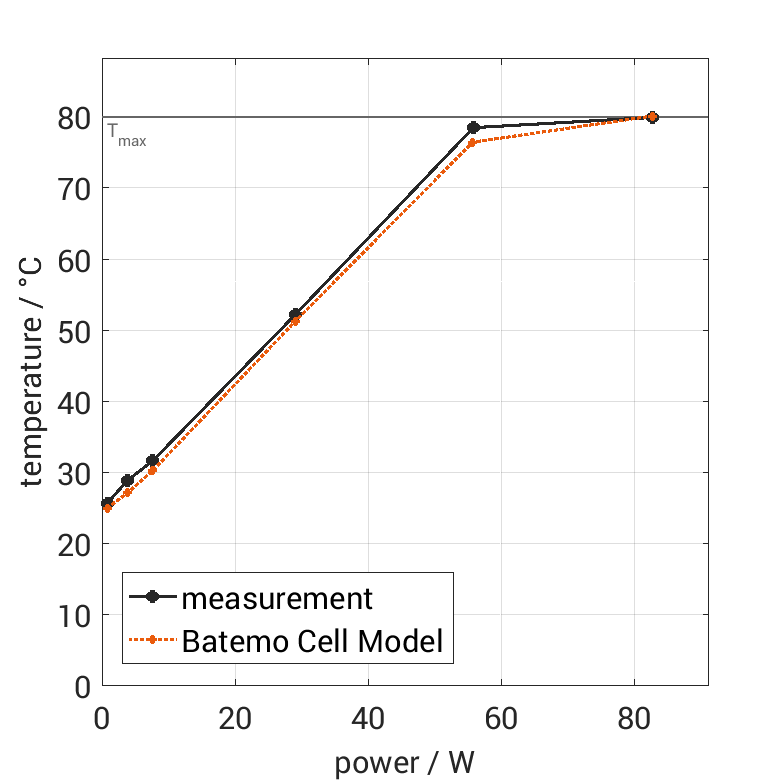

La celda se descarga desde el 100% de SOC con diferentes corrientes constantes a 25°C. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o la temperatura superficial de 80°C. El gráfico muestra la temperatura superficial de la celda al final y la potencia promedio derivada del experimento.
Comportamiento energético
¿Cuánta energía puede entregar?
Comportamiento de potencia
¿Cuánto tiempo puede entregar la potencia?
Comportamiento térmico
¿Qué tan caliente se pone?
Las precisiones medias dan una visión general de la precisión del Batemo Cell Model. Por lo tanto, la raíz cuadrada media de la diferencia entre el resultado de la medición y la simulación se deriva para el voltaje, la temperatura, la energía y la potencia. Los números relativos relacionan la precisión con el valor absoluto respectivo.
| Precisión media del voltaje | 0,026 V | 0,9 % |
| Precisión media de la temperatura | 0,5 K | 0,4 % |
| Precisión media de la potencia | 0,17 W | 0,8 % |
| Precisión media de la energía | 0,050 Wh | 1,3 % |
El Batemo Cell Model describe con precisión todos los aspectos de la célula. Es la herramienta perfecta para el desarrollo de sistemas de baterías.
muRata US18650-VTC4 Datos
Batemo ofrece una caracterización experimental extensa de la celda de batería de ion de litio muRata US18650-VTC4. Los datos contienen resultados de medición en toda el área operativa de la celda. Las descripciones y gráficos a continuación explican y muestran las mediciones disponibles. El Batemo Cell Viewer permite un análisis, evaluación y comparación fáciles y rápidos de los datos. Vea los detalles para obtener más información.
Corrientes constantes

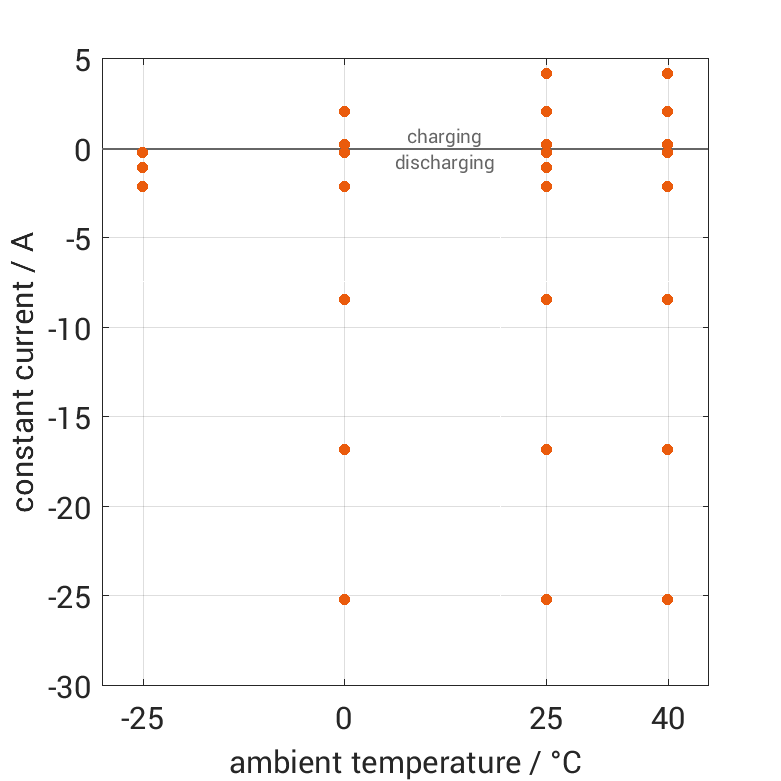

La celda se descarga desde 100% SOC o se carga desde 0% SOC con diferentes corrientes constantes a diferentes temperaturas ambientales. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o 4,2V o la temperatura superficial de 80°C. El gráfico muestra para qué temperaturas ambientales y corrientes constantes de carga y descarga hay mediciones disponibles.
Corrientes de pulso

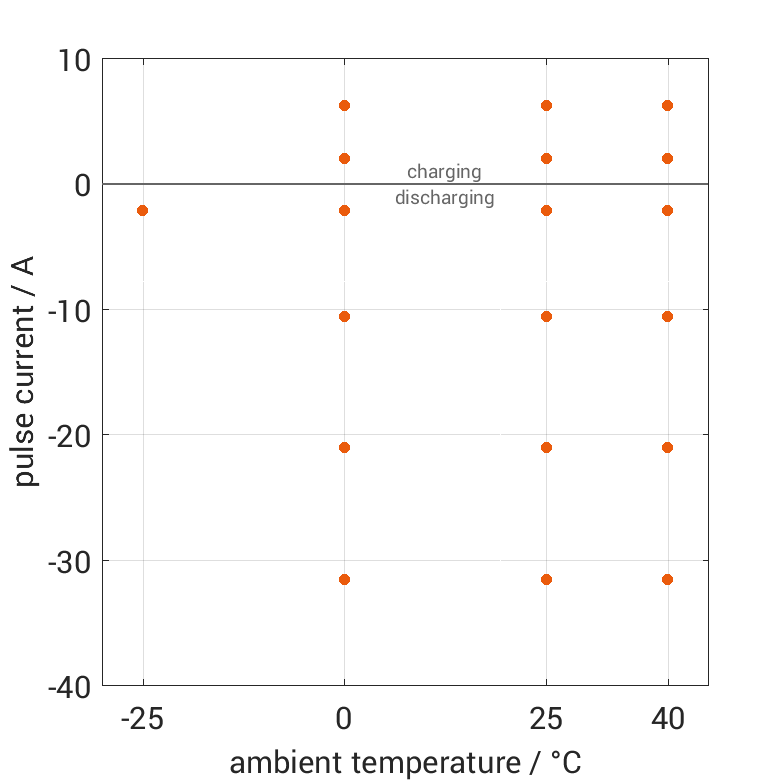

La celda se descarga desde 100% SOC o se carga desde 0% SOC con pulsos de corriente seguidos de fases sin carga a diferentes temperaturas ambientales. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o 4,2V o la temperatura superficial de 80°C. El gráfico muestra para qué temperaturas ambientales y pulsos de corriente hay mediciones disponibles.
Perfiles de potencia
| Temperatura ambiente |
Perfiles Disponibles |
|---|---|
| 0 °C |  |
| 25 °C | |
| 40 °C | |
La celda entrega un perfil de potencia típico desde 100% SOC a diferentes temperaturas ambientales. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o la temperatura superficial de 80°C. La tabla resume para qué temperaturas ambientales el perfil está disponible.
muRata US18650-VTC4 Informe
Batemo propose un rapport détaillé sur la cellule de batterie de ion de litio muRata US18650-VTC4. Le rapport couvre tous les aspects importants de la cellule. Ces informations vous aideront à mieux évaluer et comparer la cellule. Il s’agit d’une base solide pour vos décisions concernant la conception de votre système de batterie. Voir les détails pour en savoir plus.
| Resumen de rendimiento | |
| Exterior de la celda | |
| Interior de la celda | |
| Características de seguridad | |
| Microestructura y material del electrodo | |
