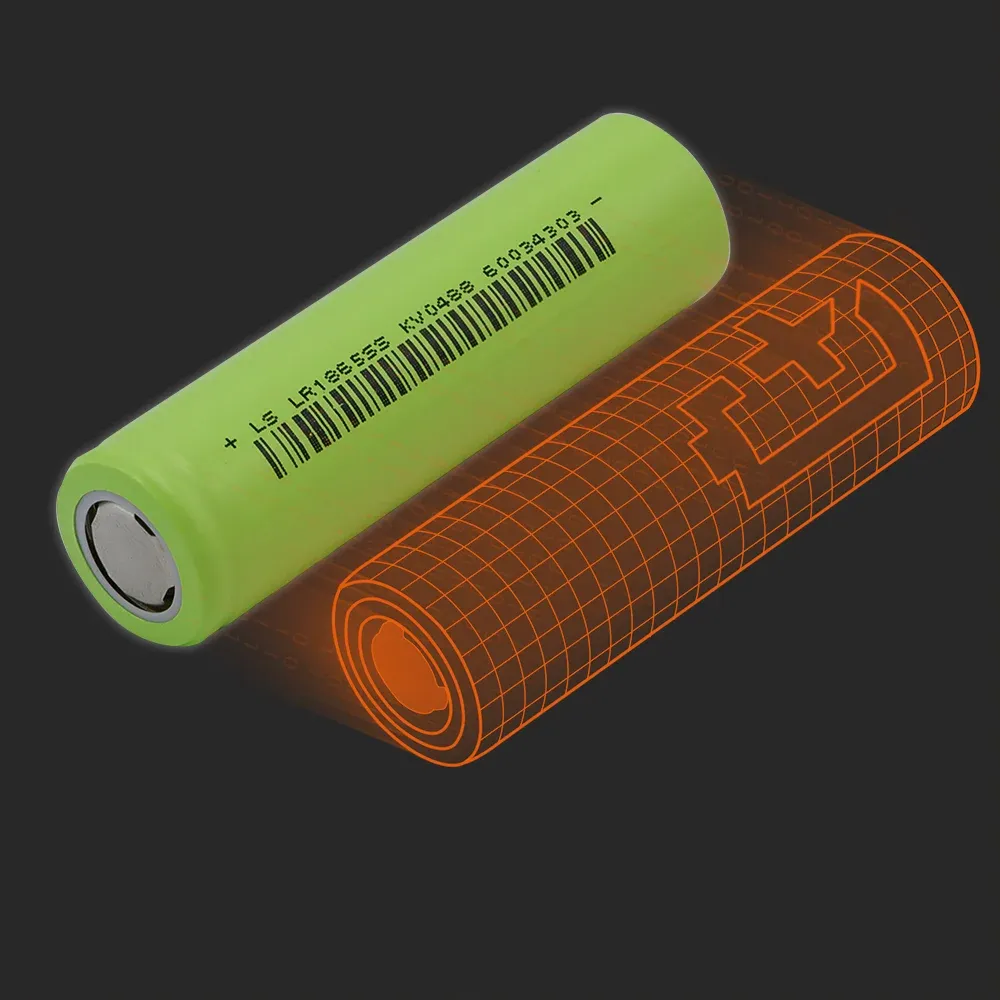

Lishen LR1865-SS
Obtenga todo lo que necesita para la célula de batería de ion de litio Lishen LR1865-SS: Amplios datos de medición en toda el área operativa, un modelo físico de batería de alta precisión con validez global y un informe de desmontaje que contiene todos los detalles sobre materiales y microestructuras.
| Origen de la celda | comprado en el mercado libre |
| Formato de la celda | 18650 |
| Dimensiones | 18,3 x 65,5 mm |
| Peso | 45,5 g |
| Capacidad definición
La capacidad nominal proviene de la hoja de datos del fabricante, si está disponible. Cuando la hoja de datos no está disponible, se estima la capacidad nominal. Batemo midió la capacidad C/10 descargando la celda a una temperatura ambiente de 25°C desde el 100% con una corriente constante de 0,30A (0.1C) hasta alcanzar el voltaje de 2,5V. La condición límite térmica es la convección libre. |
nominal 3,00 Ah C/10 3,07 Ah |
| Corriente definición
Todas las cantidades son resultados de mediciones del laboratorio de baterías de Batemo. La corriente continua es la corriente más alta que descarga completamente la celda sin sobrecalentarla. Por lo tanto, la celda se descarga del 100% del estado de carga (SOC) a una temperatura ambiente de 25°C con una corriente constante hasta un estado de carga residual del 10% y ya sea el límite de voltaje inferior de 2,5V o el 90% de la temperatura máxima de la superficie (63°C) se alcanza. La corriente máxima es la corriente que la celda puede suministrar durante 5 minutos. Por lo tanto, la celda se descarga del 100% del SOC a una temperatura ambiente de 25°C con una corriente constante hasta que alcance ya sea el límite de voltaje inferior de 2,5V o la temperatura máxima de la superficie de 70°C después de 5 minutos. Para las celdas que alcanzan la temperatura máxima de la superficie, la corriente medida se toma directamente como corriente máxima. Para las celdas que no alcanzan la temperatura máxima de la superficie después de 5 minutos porque alcanzan primero el límite de voltaje inferior, la corriente medida se multiplica por un factor de corrección que estima la corriente que habría calentado la celda a la temperatura máxima de la superficie en 5 minutos. La condición límite térmica es la convección libre. Estas condiciones de funcionamiento pueden estar fuera de las especificaciones del fabricante de la celda. |
continua 8,61 A pico 14,7 A |
| Energía definición
Batemo midió la energía C/10 descargando la celda a una temperatura ambiente de 25°C desde el 100% con una corriente constante de 0,30A (0.1C) hasta alcanzar el voltaje de 2,5V. La condición límite térmica es la convección libre. |
C/10 11,3 Wh |
| Potencia definición
Todas las cantidades son resultados de mediciones del laboratorio de baterías de Batemo. La potencia continua es la mayor potencia que descarga completamente la celda sin sobrecalentarla. Por lo tanto, la celda se descarga del 100% del estado de carga (SOC) a una temperatura ambiente de 25°C con una corriente constante hasta un estado de carga residual del 10% y ya sea el límite de voltaje inferior de 2,5V o el 90% de la temperatura máxima de la superficie ( 63°C) se alcanza. La potencia máxima es la potencia que la celda puede suministrar durante 5 minutos. Por lo tanto, la celda se descarga del 100% del SOC a una temperatura ambiente de 25°C con una corriente constante hasta que alcance ya sea el límite de voltaje inferior de 2,5V o la temperatura máxima de la superficie de 70°C después de 5 minutos. Para las celdas que alcanzan el límite de temperatura máxima, la potencia medida se toma directamente como potencia máxima. Para las celdas que no alcanzan la temperatura máxima de la superficie después de 5 minutos porque alcanzan primero el límite de voltaje inferior, la potencia medida se multiplica por un factor de corrección que estima la potencia que habría calentado la celda a la temperatura máxima de la superficie en 5 minutos. La condición límite térmica es la convección libre. Estas condiciones de funcionamiento pueden estar fuera de las especificaciones del fabricante de la celda. |
continua 28,2 W pico 48,0 W |
| Densidad de energía definición
Las densidades de energía resultan de la energía C/10, el peso de la celda y el volumen de la celda. |
gravimétrica 248 Wh/kg volumétrica 653 Wh/l |
| Densidad de potencia definición
Las densidades de potencia resultan de la potencia máxima, el peso de la celda y el volumen de la celda. |
gravimétrica 1,05 kW/kg volumétrica 2,77 kW/l |
Lishen LR1865-SS Modelo
El Batemo Cell Model de la celda de batería de ion de litio Lishen LR1865-SS es un modelo de celda física de alta precisión con validez global. Como gemelo digital, se integra perfectamente en su investigación, desarrollo y análisis de baterías al basar sus decisiones en simulaciones. Vea los detalles para obtener más información sobre las características y capacidades del Batemo Cell Model.
| Versión del Batemo Cell Model | 1.307 |
| Fecha de lanzamiento | 01.02.2022 |
Batemo demuestra la precisión y validez del Batemo Cell Model comparando los datos de simulación de la batería y los datos de medición en el rango dado a continuación. La validación es extensa, la caracterización experimental cubre toda el área operativa de la célula: A bajas y altas temperaturas, hasta la corriente máxima y en todo el rango de estado de carga.
| Rango de estado de carga | 0 … 100% |
| Rango de corriente definición El rango de corriente son los límites de corriente eléctrica utilizados en el laboratorio de baterías Batemo. Consulte la hoja de datos Lishen LR1865-SS para la definición precisa del rango de corriente segura de operación de la celda. |
-15 A descarga … 3 A carga (-5,0C … 1,0C) |
| Rango de voltaje definición El rango de voltaje son los límites de voltaje eléctrico utilizados en el laboratorio de baterías Batemo. Consulte la hoja de datos Lishen LR1865-SS para la definición precisa del rango de voltaje seguro de operación de la celda. |
2,5 … 4,2 V |
| Rango de temperatura definición El rango de temperatura son los límites térmicos utilizados en el laboratorio de baterías Batemo. Consulte la hoja de datos Lishen LR1865-SS para la definición precisa del rango de temperatura segura de operación de la celda. |
-20 … 70 °C |
Además, la validación del Batemo Cell Model será completamente transparente. El Batemo Cell Data contiene los datos de medición y simulación en bruto. Para todos los experimentos se calculan las precisiones de voltaje, temperatura, potencia y energía. Esto permite una evaluación y análisis directos de la validez del Batemo Cell Model. Los gráficos muestran una selección de datos característicos de la celda Lishen LR1865-SS para evaluar el rendimiento de la celda. La predicción del Batemo Cell Model se incluye tan pronto como se complete el Batemo Cell Model.
Comportamiento de descarga
- Comportamiento de descarga: El comportamiento de descarga eléctrica y térmica es fuertemente no lineal.
- Comportamiento del pulso: La forma de los diferentes pulsos de corriente cambia drásticamente.
- Comportamiento energético: El gráfico muestra cuánta energía puede entregar la célula cuando se opera a diferentes potencias.
- Comportamiento de potencia: Cuanta más potencia suministra la célula, menos tiempo puede entregar la potencia.
- Comportamiento térmico: Cuanto mayores son las pérdidas térmicas, más se calienta la célula, lo que resulta en una mayor potencia agotada.
Comportamiento del pulso
mostrar definiciones de experimentos
La celda se descarga desde el 100% de SOC con diferentes corrientes constantes a diferentes temperaturas ambientales. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o la temperatura superficial de 70°C.
La celda se descarga desde el 100% de SOC con impulsos de corriente seguidos de fases sin carga a diferentes temperaturas ambientales. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o la temperatura superficial de 70°C. El gráfico muestra una vista ampliada de la medición para visualizar uno de los impulsos.
La celda se descarga desde el 100% de SOC con diferentes corrientes constantes a 25°C. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o la temperatura superficial de 70°C. El gráfico muestra la energía intercambiada derivada y la potencia promedio del experimento.
La celda se descarga desde el 100% de SOC con diferentes corrientes constantes a 25°C. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o la temperatura superficial de 70°C. El gráfico muestra la duración del experimento y la potencia promedio del experimento.
La celda se descarga desde el 100% de SOC con diferentes corrientes constantes a 25°C. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o la temperatura superficial de 70°C. El gráfico muestra la temperatura superficial de la celda al final y la potencia promedio derivada del experimento.
Comportamiento energético
¿Cuánta energía puede entregar?
Comportamiento de potencia
¿Cuánto tiempo puede entregar la potencia?
Comportamiento térmico
¿Qué tan caliente se pone?
Las precisiones medias dan una visión general de la precisión del Batemo Cell Model. Por lo tanto, la raíz cuadrada media de la diferencia entre el resultado de la medición y la simulación se deriva para el voltaje, la temperatura, la energía y la potencia. Los números relativos relacionan la precisión con el valor absoluto respectivo.
| Precisión media del voltaje | 0,030 V | 1,0 % |
| Precisión media de la temperatura | 0,5 K | 0,6 % |
| Precisión media de la potencia | 0,08 W | 0,8 % |
| Precisión media de la energía | 0,110 Wh | 2,1 % |
El Batemo Cell Model describe con precisión todos los aspectos de la célula. Es la herramienta perfecta para el desarrollo de sistemas de baterías.
Lishen LR1865-SS Datos
Batemo ofrece una caracterización experimental extensa de la celda de batería de ion de litio Lishen LR1865-SS. Los datos contienen resultados de medición en toda el área operativa de la celda. Las descripciones y gráficos a continuación explican y muestran las mediciones disponibles. El Batemo Cell Viewer permite un análisis, evaluación y comparación fáciles y rápidos de los datos. Vea los detalles para obtener más información.
Corrientes constantes
La celda se descarga desde 100% SOC o se carga desde 0% SOC con diferentes corrientes constantes a diferentes temperaturas ambientales. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o 4,2V o la temperatura superficial de 70°C. El gráfico muestra para qué temperaturas ambientales y corrientes constantes de carga y descarga hay mediciones disponibles.
Corrientes de pulso
La celda se descarga desde 100% SOC o se carga desde 0% SOC con pulsos de corriente seguidos de fases sin carga a diferentes temperaturas ambientales. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o 4,2V o la temperatura superficial de 70°C. El gráfico muestra para qué temperaturas ambientales y pulsos de corriente hay mediciones disponibles.
Perfiles de potencia
| Temperatura ambiente |
Perfiles Disponibles |
|---|---|
| -20 °C |  |
| 0 °C | |
| 25 °C | |
| 40 °C | |
La celda entrega un perfil de potencia típico desde 100% SOC a diferentes temperaturas ambientales. La condición límite térmica es la convección libre. La medición se detiene cuando se alcanza ya sea el voltaje de 2,5V o la temperatura superficial de 70°C. La tabla resume para qué temperaturas ambientales el perfil está disponible.
Lishen LR1865-SS Informe
Batemo propose un rapport détaillé sur la cellule de batterie de ion de litio Lishen LR1865-SS. Le rapport couvre tous les aspects importants de la cellule. Ces informations vous aideront à mieux évaluer et comparer la cellule. Il s’agit d’une base solide pour vos décisions concernant la conception de votre système de batterie. Voir les détails pour en savoir plus.
| Resumen de rendimiento | |
| Exterior de la celda | |
| Interior de la celda | |
| Características de seguridad | |
| Microestructura y material del electrodo | |
