Batemo Cell Explorer

Ampace 4872A0

Erhalten Sie alles, was Sie für die Lithium-Ion Batterizelle Ampace 4872A0 benötigen: Umfangreiche Messdaten im gesamten Betriebsbereich, ein hochpräzises Batteriemodell mit globaler Validität und einen Bericht, der alle Details zu Materialien und Mikrostrukturen enthält.

Daten erhalten
Report erhalten
Modell erhalten
Cell Origin extra­cted from DEWALT DCBP518 (2022)
Cell Format pouch
Dimen­sions 97.5 x 70.5 x 4.9 mm
Weight 78.2 g
Capacity
Defini­tion
The nominal capacity origi­nates from the manufac­tu­rer’s data sheet, if available. When the data sheet is unavailable, the nominal capacity is estimated. Batemo measured the C/10 capacity by dischar­ging the cell at an ambient tempe­ra­ture of 25°C from 100% with a constant current of 0.50A (0.1C) until reaching the voltage of 2.5V. The thermal boundary condi­tion is free convection.
 nominal 5.00 Ah
C/10 5.16 Ah
Current
Defini­tion
All quanti­ties are measu­re­ment results from the Batemo battery labora­tory.
The conti­nuous current is the highest current that comple­tely discharges the cell without overhea­ting it. There­fore, the cell is discharged from 100% state of charge (SOC) at an ambient tempe­ra­ture of 25°C with a constant current until a residual state of charge of 10% and either the lower voltage limit of 2.5V or 90% of the maximum surface tempe­ra­ture (68°C) is reached.
The peak current is the current that the cell can supply for 5 minutes. The cell is there­fore discharged from 100% SOC at an ambient tempe­ra­ture of 25°C with a constant current until it reaches either the lower voltage limit of 2.5V or the maximum surface tempe­ra­ture of 75°C after 5 minutes. For cells that reach the maximum surface tempe­ra­ture, the measured current is taken directly as the peak current. For cells that do not reach the maximum surface tempe­ra­ture after 5 minutes because they reach the lower voltage limit first, the measured current is multi­plied by a correc­tion factor that estimates the current that would have heated the cell to the maximum surface tempe­ra­ture within 5 minutes.
The thermal boundary condi­tion is free convec­tion. These opera­ting conditions may be outside the cell manufacturer’s specification.
 conti­nuous 66.0 A
peak 75.1 A
Energy
Defini­tion
Batemo measured the C/10 energy by dischar­ging the cell at an ambient tempe­ra­ture of 25°C from 100% with a constant current of 0.50A (0.1C) until reaching the voltage of 2.5V. The thermal boundary condi­tion is free convection.
 C/10 19.1 Wh
Power
Defini­tion
All quanti­ties are measu­re­ment results from the Batemo battery labora­tory.
The conti­nuous power is the highest power that comple­tely discharges the cell without overhea­ting it. There­fore, the cell is discharged from 100% state of charge (SOC) at an ambient tempe­ra­ture of 25°C with a constant current until a residual state of charge of 10% and either the lower voltage limit of 2.5V or 90% of the maximum surface tempe­ra­ture ( 68°C) is reached.
The peak power is the power the cell can supply for 5 minutes. The cell is there­fore discharged from 100% SOC at an ambient tempe­ra­ture of 25°C with a constant current until it reaches either the lower voltage limit of 2.5V or the maximum surface tempe­ra­ture of 75°C after 5 minutes. For cells that reach the maximum tempe­ra­ture limit, the measured power is directly taken as peak power. For cells that do not reach the maximum surface tempe­ra­ture after 5 minutes because they reach the lower voltage limit first, the measured power is multi­plied by a correc­tion factor that estimates the power that would have heated the cell to the maximum surface tempe­ra­ture within 5 minutes.
The thermal boundary condi­tion is free convec­tion. These opera­ting conditions may be outside the cell manufacturer’s specification.
 conti­nuous 226 W
peak 259 W
Energy Density
Defini­tion
The energy densi­ties result from the C/10 energy, the cell weight and the cell volume.
 gravi­me­tric 245 Wh/kg
volumetric 594 Wh/l
Power Density
Defini­tion
The power densi­ties result from the peak power, the cell weight and the cell volume.
 gravi­me­tric 3.31 kW/kg
volumetric 8.02 kW/l

Ampace 4872A0 Modell

Das Batemo Cell Model der Lithium-Ion Batte­rie­zelle Ampace 4872A0 ist ein hochprä­zises, physi­ka­li­sches Zellmo­dell mit globaler Validität. Als digitaler Zwilling integriert es sich nahtlos in Ihre Forschung, Entwick­lung und Analytik, indem es Ihre Entschei­dungen auf Simula­tionen stützt. Weitere Infor­ma­tionen zu den Funktionen und Fähig­keiten des Batemo Cell Models finden Sie unter Details.

Batemo Cell Model Version 1.312
Veröf­fent­li­chungs­datum 31.03.2024

Batemo demons­triert die Genau­ig­keit und Gültig­keit des Batemo Cell Model, indem es Batte­rie­si­mu­la­tion und Messdaten im unten angege­benen Bereich vergleicht. Die Validie­rung ist umfang­reich, die experi­men­telle Charak­te­ri­sie­rung deckt den gesamten Betriebs­be­reich der Zelle ab: Bei niedrigen und hohen Tempe­ra­turen, bis zum maximalen Strom und im gesamten Ladezustandsbereich.

Ladezu­stands­be­reich 0 … 100%
Strom­be­reich
defini­tion

Der Strom­be­reich beschreibt die elektri­schen Strom­grenzen, die im Batemo-Batte­rie­labor verwendet werden. Bitte beachten Sie das Daten­blatt Ampace 4872A0 für die genaue Defini­tion des sicheren Betriebs­strom­be­reichs der Zelle.
 -120 A Entla­dung … 20 A Ladung (-24,0C … 4,0C)
Spannungs­be­reich
defini­tion

Der Spannungs­be­reich beschreibt die elektri­schen Spannungs­grenzen, die im Batemo-Batte­rie­labor verwendet werden. Bitte beachten Sie das Daten­blatt Ampace 4872A0 für die genaue Defini­tion des sicheren Betriebs­span­nungs­be­reichs der Zelle.
 2,5 … 4,2 V
Tempe­ra­tur­be­reich
defini­tion

Der Tempe­ra­tur­be­reich beschreibt die thermi­schen Grenzen, die im Batemo-Batte­rie­labor verwendet werden. Bitte beachten Sie das Daten­blatt Ampace 4872A0 für die genaue Defini­tion des sicheren Betriebs­tem­pe­ra­tur­be­reichs der Zelle.
 -20 … 75 °C

Die Validie­rung des Batemo Cell Models ist vollkommen trans­pa­rent. Das Batemo Cell Data-Paket enthält die Rohdaten der Messungen und Simula­tionen. Für alle Experi­mente werden die Modell­ge­nau­ig­keit hinsicht­lich Spannung, Tempe­ratur, Leistung und Energie berechnet. Dies ermög­licht eine unkom­pli­zierte Bewer­tung und Analyse der Gültig­keit des Batemo Cell Models. Die Grafiken zeigen eine Auswahl charak­te­ris­ti­scher Daten der Zelle Ampace 4872A0 zur Bewer­tung der Zellper­for­mance. Die Prädik­tion des Batemo Cell Models wird in die Plots integriert, sobald das Batemo Cell Model abgeschlossen ist.

Entla­dungs­cha­rak­te­ristik

Ampace_Cell4872A0_const

  • Entla­de­ver­halten: Das elektri­sche und thermi­sche Entla­de­ver­halten ist stark nichtlinear.
  • Pulsver­halten: Die Form der verschie­denen Strom­pulse ändert sich stark.
  • Energie­ver­halten: Die Grafik veran­schau­licht, wie viel Energie die Zelle bei unter­schied­li­chen Leistungen liefern kann.
  • Leistungs­ver­halten: Je mehr Leistung die Zelle liefert, desto kürzer kann sie diese Leistung liefern.
  • Thermi­sches Verhalten: Je größer die thermi­schen Verluste sind, desto stärker erwärmt sich die Zelle, was zu einer höheren verbrauchten Leistung führt.

Pulscha­rak­te­ristik

Ampace_Cell4872A0_pulse

Experi­ment­de­fi­ni­tionen anzeigen

Entla­de­ver­halten
Die Zelle wird von 100% SOC mit verschie­denen Konstant­strömen bei unter­schied­li­chen Umgebungs­tem­pe­ra­turen entladen. Die thermi­sche Randbe­din­gung ist freie Konvek­tion. Die Messung endet, wenn entweder die Spannung von 2,5V oder die Oberflä­chen­tem­pe­ratur von 75°C erreicht wird.
Pulsver­halten
Die Zelle wird von 100% SOC mit Strom­pulsen entladen, gefolgt von lastfreien Phasen bei unter­schied­li­chen Umgebungs­tem­pe­ra­turen. Die thermi­sche Randbe­din­gung ist freie Konvek­tion. Die Messung endet, wenn entweder die Spannung von 2,5V oder die Oberflä­chen­tem­pe­ratur von 75°C erreicht wird. Der Graph zeigt eine vergrö­ßerte Ansicht der Messung, um einen der Pulse zu visualisieren.
Energie­ver­halten
Die Zelle wird von 100% SOC mit unter­schied­li­chen Konstant­strömen bei 25°C entladen. Die thermi­sche Randbe­din­gung ist freie Konvek­tion. Die Messung endet, wenn entweder die Spannung von 2,5V oder die Oberflä­chen­tem­pe­ratur von 75°C erreicht wird. Der Graph zeigt die ausge­tauschte Energie und die mittlere Batte­rie­leis­tung während des Experiments.
Leistungs­ver­halten
Die Zelle wird von 100% SOC mit unter­schied­li­chen Konstant­strömen bei 25°C entladen. Die thermi­sche Randbe­din­gung ist freie Konvek­tion. Die Messung endet, wenn entweder die Spannung von 2,5V oder die Oberflä­chen­tem­pe­ratur von 75°C erreicht wird. Der Graph zeigt die Versuchs­dauer und die mittlere Batte­rie­leis­tung während des Experiments.
Thermi­sches Verhalten
Die Zelle wird von 100% SOC mit unter­schied­li­chen Konstant­strömen bei 25°C entladen. Die thermi­sche Randbe­din­gung ist freie Konvek­tion. Die Messung endet, wenn entweder die Spannung von 2,5V oder die Oberflä­chen­tem­pe­ratur von 75°C erreicht wird. Der Graph zeigt die Oberflä­chen­tem­pe­ratur der Zelle am Versuchs­ende und die mittlere Batte­rie­leis­tung während des Experiments.

Energie­ver­halten

Wie viel Energie kann sie liefern?

Ampace_Cell4872A0_energy

Leistungs­ver­halten

Wie lange kann sie die Leistung liefern?

Ampace_Cell4872A0_power

Thermi­sches Verhalten

Wie heiß wird die Zelle?

Ampace_Cell4872A0_thermal

Die mittleren Abwei­chungen ermög­li­chen quanti­ta­tive Rückschlüsse bezüg­lich der Genau­ig­keit des Batemo Cell Models. Daher wird der quadra­ti­sche Mittel­werts der Diffe­renz zwischen dem Mess- und dem Simula­ti­ons­er­gebnis für die Spannung, die Tempe­ratur, die Energie und die Leistung abgeleitet. Relative Zahlen beziehen sich auf den jewei­ligen absoluten Wert.

Mittlere Spannungs­ge­nau­ig­keit 0,027 V 0,9 %
Mittlere Tempe­ra­tur­ge­nau­ig­keit 0,5 K 0,5 %
Mittlere Leistungs­ge­nau­ig­keit 0,68 W 0,9 %
Mittlere Energie­ge­nau­ig­keit 0,180 Wh 1,4 %

Das Batemo Cell Model beschreibt alle Aspekte der Zelle präzise. Es ist das perfekte Werkzeug für die Entwick­lung von Batteriesystemen.

Ampace 4872A0 Daten

Batemo bietet eine umfas­sende, experi­men­telle Charak­te­ri­sie­rung der Lithium-Ion Batte­rie­zelle Ampace 4872A0. Die Daten enthalten Messergeb­nisse im gesamten Betriebs­be­reich der Zelle. Die unten stehenden Beschrei­bungen und Grafiken erläu­tern die verfüg­baren Messungen. Der Batemo Cell Viewer ermög­licht eine einfache und schnelle Analyse, Bewer­tung und Vergleich der Daten. Weitere Infor­ma­tionen finden Sie unter Details.

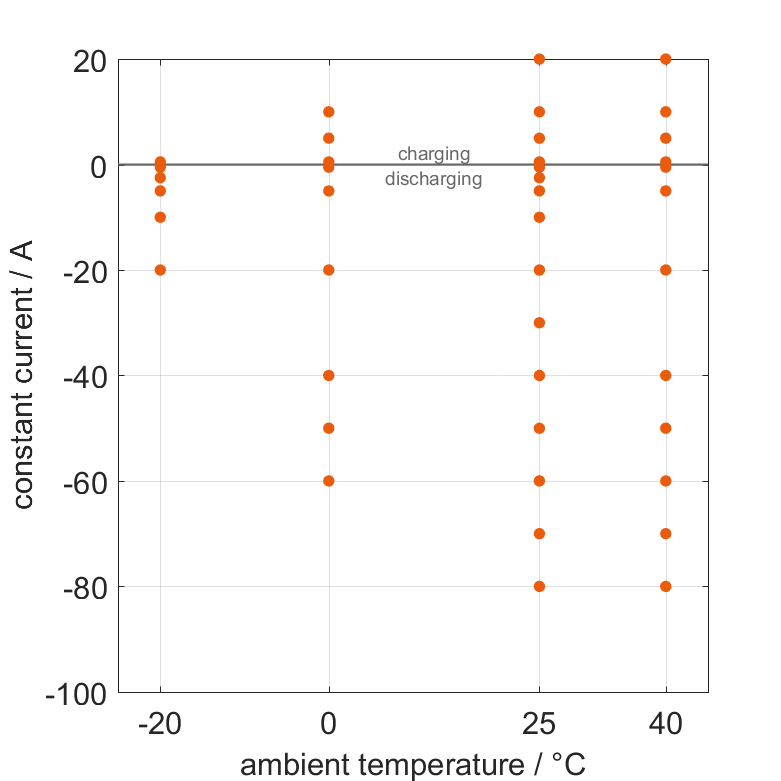

Konstant­ströme

Ampace_Cell4872A0_validation_const

Die Zelle wird bei unter­schied­li­chen Umgebungs­tem­pe­ra­turen mit unter­schied­li­chen Konstant­strömen von 100% SOC entladen oder von 0% SOC geladen. Die thermi­sche Randbe­din­gung ist freie Konvek­tion. Die Messung stoppt, wenn entweder die Spannung von 2,5V oder 4,2V oder die Oberflä­chen­tem­pe­ratur von 75°C erreicht wird. Das Diagramm zeigt, bei welchen Umgebungs­tem­pe­ra­turen und Konstant­strömen Messungen verfügbar sind.

Pulsströme

Ampace_Cell4872A0_validation_pulse

Die Zelle wird bei unter­schied­li­chen Umgebungs­tem­pe­ra­turen mit Strom­pulsen, gefolgt von Lastphasen, von 100% SOC entladen oder von 0% SOC geladen. Die thermi­sche Randbe­din­gung ist freie Konvek­tion. Die Messung stoppt, wenn entweder die Spannung von 2,5V oder 4,2V oder die Oberflä­chen­tem­pe­ratur von 75°C erreicht wird. Das Diagramm zeigt, bei welchen Umgebungs­tem­pe­ra­turen und Pulsen Messungen verfügbar sind.

Leistungs­pro­file

Tempe­ratur Verfüg­bare
Profile
-20 °C profile_check
0 °C profile_check
25 °C profile_check
40 °C profile_check

Die Zelle liefert ein typisches Leistungs­profil ausge­hend von 100% SOC bei unter­schied­li­chen Umgebungs­tem­pe­ra­turen. Die thermi­sche Randbe­din­gung ist freie Konvek­tion. Die Messung stoppt, wenn entweder die Spannung von 2,5V oder die Oberflä­chen­tem­pe­ratur von 75°C erreicht wird. Die Tabelle fasst zusammen, bei welchen Umgebungs­tem­pe­ra­turen das Profil verfügbar ist.

Ampace 4872A0 Report

Batemo bietet einen detail­lierten Zerlege-Bericht der Lithium-Ion Batte­rie­zelle Ampace 4872A0. Der Bericht enthält alle wichtigen struk­tu­rellen Aspekte der Zelle. Diese Infor­ma­tionen sind wertvoll, um das physi­ka­li­sche Verhalten der Zelle zu verstehen und zu verglei­chen. Der Report liefert eine fundierte Basis für Zellde­sign- und Ausle­gungs­ent­schei­dungen Ihres Batte­rie­sys­tems. Weitere Infor­ma­tionen finden Sie in den Details.

Leistungs­über­sicht
Zelläu­ßeres
Zellin­neres
Sicher­heits­merk­male
Elektro­den­mi­kro­struktur und -material
